PAC et borne de recharge Suisse

Réponse courte : Une PAC et une borne peuvent partager un raccordement si un bilan de puissance mesure les usages simultanés et si la recharge est pilotée. Le système doit protéger le chauffage, respecter l'heure de départ du véhicule, limiter les pointes et utiliser le surplus solaire lorsque celui-ci existe réellement.

Les énergies annuelles ne disent pas si le raccordement supporte un soir froid : la PAC, la cuisson et la borne peuvent appeler de la puissance au même moment. Le projet doit donc relier électricité, thermique et mobilité. Un délestage bien conçu arbitre les usages flexibles sans transformer la maison en système opaque.

Avant de cadrer les variantes, consultez OFEN : coordination entre recharge, photovoltaïque et usages électriques : cette ressource officielle fixe le point de départ propre au cas traité. Vérifiez ensuite les exigences du canton, de la commune et du gestionnaire concerné, car une page générale ne remplace pas leur décision sur le projet réel.

Établir un bilan de puissance par scénario

Relevez le raccordement, les protections, les puissances et, si possible, la courbe du compteur. Construisez des scénarios : soir froid avec cuisson, eau chaude et voiture ; journée solaire ; absence ; relance après coupure. La somme des plaques est prudente mais peut surestimer les simultanéités ; la mesure seule peut ignorer un usage futur.

Le concepteur combine donc mesures et hypothèses explicites. Il indique la marge, l'appoint PAC et la puissance souhaitée à la borne. Si un renforcement est étudié, comparez-le au pilotage. Le gestionnaire valide les conditions applicables au raccordement et aux nouvelles installations.

• Mesurer le profil du raccordement.
• Simuler un soir froid et les usages futurs.
• Faire valider les démarches par l’électricien et le gestionnaire.

Définir les priorités de délestage

Le chauffage et les charges de sécurité ont généralement une priorité plus forte qu'une recharge modulable. Mais la voiture peut avoir une heure de départ et une énergie minimale. La règle doit intégrer ces deux besoins : réduire temporairement, puis reprendre assez tôt. Une coupure binaire permanente peut empêcher la recharge pendant une longue séquence froide.

Le propriétaire choisit une priorité compréhensible et un bouton de dérogation encadré. Le système affiche pourquoi la puissance est limitée. L'appoint PAC ne doit pas déclencher une boucle où la borne s'arrête sans cesse. Des temporisations et une modulation progressive stabilisent l'ensemble lorsqu'elles sont compatibles avec les équipements.

Choisir la mesure et la communication

Un compteur au point de raccordement fournit au gestionnaire d'énergie la puissance globale. Les données doivent être suffisamment rapides et fiables pour le délestage. Le schéma précise la communication avec la borne, la PAC et le photovoltaïque. Les protocoles annoncés comme ouverts sont vérifiés sur les versions exactes.

Le mode dégradé est essentiel : si le compteur ou Internet tombe, la borne adopte une limite sûre et la PAC garde sa régulation locale. La reprise ne doit pas provoquer une pointe simultanée. Les journaux permettent de voir les pertes de communication et les commandes envoyées.

Utiliser le solaire sans bloquer le conducteur

La recharge sur surplus dépend de la présence de la voiture et de la puissance minimale acceptée par le véhicule et la borne. Une production variable peut provoquer des arrêts si le système ne dispose pas de seuils et de temporisation. Le besoin de mobilité fixe une échéance au-delà de laquelle le réseau complète la charge selon la règle choisie.

La PAC peut utiliser une partie de la production pour l'eau chaude ou la masse du bâtiment, dans les limites de confort. L'EMS doit éviter de faire concourir PAC, batterie et borne pour le même surplus. Les priorités sont affichées et modifiables sans accéder à des menus techniques dangereux.

Tester la borne avec la PAC en conditions réelles

La réception ne se limite pas à brancher le véhicule. Démarrez un scénario avec PAC, cuisson simulée si possible et borne, puis vérifiez la limite. Testez la perte du compteur de pilotage, le redémarrage et la dérogation. Le disjoncteur ne doit pas servir de mécanisme normal de gestion.

En hiver, examinez plusieurs jours de données et vérifiez que la maison reste confortable et que la voiture atteint son objectif. Une limitation trop conservatrice peut être ajustée avec la marge mesurée ; une pointe inattendue exige d'identifier l'usage. Chaque modification est consignée.

Préparer les évolutions de la maison

Une seconde voiture, une batterie ou une extension modifie le bilan. Le tableau, les gaines et le système de gestion doivent permettre un ajout sans remplacer l'ensemble. Cela ne signifie pas surdimensionner chaque composant : il faut réserver les interfaces et documenter les limites.

Lors de la vente, les accès, réglages et priorités sont transférés. Le nouvel occupant peut avoir d'autres horaires. Le système ne doit pas dépendre du compte du précédent conducteur. Une fiche simple explique la puissance, le mode solaire, la recharge prioritaire et les contacts.

Le diagnostic thermique avant le choix de la machine

Une pompe à chaleur ne se dimensionne ni sur la surface habitable seule ni sur la puissance de l'ancienne chaudière. Il faut estimer les pertes du bâtiment à la température extérieure de calcul, comprendre la ventilation, identifier les locaux peu chauffés et confronter le résultat aux consommations historiques. La chaudière existante peut être surdimensionnée ou fonctionner avec des réglages inefficaces ; recopier sa plaque signalétique transmettrait ses défauts au nouveau projet.

Le relevé commence par l'enveloppe : toiture, façades, fenêtres, planchers, infiltrations d'air et transformations prévues. Il continue par la distribution : radiateurs ou plancher chauffant, débits, équilibrage, températures de départ et retour, circulateurs et production d'eau chaude. Les pièces inconfortables sont localisées. Une seule chambre exigeant une température élevée peut parfois être corrigée par son émetteur plutôt que d'imposer ce régime à toute l'installation.

Lorsque le chauffage fonctionne encore, un essai à température réduite apporte une information précieuse. Par temps froid, le professionnel abaisse progressivement la courbe tout en observant le confort. Il note la température extérieure, le départ, le retour et les pièces limitantes. Cette mesure ne remplace pas le calcul, mais elle vérifie si les émetteurs peuvent fournir la chaleur avec un régime favorable à la PAC. Le propriétaire ne modifie pas seul un système dont il ne comprend pas les sécurités.

Comparer air, sol, eau et réseau de chaleur

La PAC air-eau utilise l'air extérieur et demande une implantation attentive au bruit, au dégivrage, aux condensats et à la circulation de l'air. La géothermie offre une source plus stable, mais nécessite une parcelle, un accès de forage et les autorisations liées au sous-sol et aux eaux. Une solution eau-eau dépend encore davantage de l'autorisation et de la ressource. Avant de retenir une technologie, vérifiez aussi si un réseau de chaleur existe ou est planifié dans le secteur.

La comparaison doit utiliser les mêmes besoins de chaleur, la même production d'eau chaude et les mêmes limites de système. Un coefficient mesuré à un point favorable ne décrit pas une saison. La FAQ de l'Office fédéral de l'énergie distingue le coefficient instantané et la performance annuelle : la température de la source, celle de la distribution, le dégivrage et les auxiliaires changent le résultat. Demandez donc les performances aux points correspondant au projet et une estimation saisonnière avec ses hypothèses.

Le choix final tient compte de la faisabilité, de l'espace, du bruit, de la température nécessaire, de l'accès et de l'exploitation. Une PAC techniquement excellente mais placée dans une cour réverbérante, inaccessible au service ou raccordée à des radiateurs non vérifiés devient un mauvais système. À l'inverse, une architecture simple, correctement dimensionnée et réglée peut être suivie et améliorée par l'exploitant.

Acoustique, implantation et voisinage

Le bruit d'une unité extérieure varie avec son régime et son mode de dégivrage. Sa perception dépend de la distance, des fenêtres, des murs, des angles, du relief et de la période nocturne. Une valeur catalogue ne suffit pas. Le dossier doit représenter la source exacte, son orientation, les récepteurs sensibles et les effets de réflexion. La commune ou le canton indique la procédure et les justificatifs applicables.

L'emplacement préserve les entrées et sorties d'air, l'accès de maintenance et l'évacuation des condensats. Enfermer l'unité derrière une paroi improvisée peut augmenter les recirculations et dégrader le fonctionnement. Les supports limitent la transmission de vibrations à la structure. Dans une région froide, l'eau de dégivrage ne doit pas créer une plaque de glace sur un passage ; son chemin doit rester fonctionnel pendant les épisodes de gel.

Une bonne implantation est discutée avec le voisinage lorsque celui-ci peut être concerné, sans substituer cet échange à l'autorisation requise. Présenter le plan, les écrans prévus et l'accès de service permet de traiter une inquiétude avant le chantier. Toute adaptation acoustique doit être recalculée avec le fabricant ou le planificateur afin de ne pas compromettre le débit d'air.

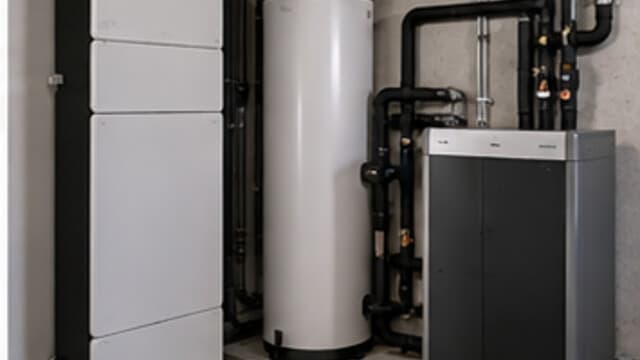

Hydraulique, eau chaude et régulation

La PAC doit travailler avec des débits et températures compatibles avec ses caractéristiques. Le schéma hydraulique montre les circuits, pompes, vannes, ballon éventuel et préparation d'eau chaude. Un tampon n'est pas ajouté par habitude : sa fonction — volume minimal, découplage, stockage ou gestion des cycles — doit être nommée. Les conduites et organes sont isolés et repérés pour permettre la réception et le dépannage.

L'équilibrage évite qu'une zone reçoive trop de débit pendant qu'une autre manque de chaleur. La courbe de chauffe relie la température extérieure au départ nécessaire ; elle est réglée après la mise en service, puis affinée pendant une période froide. Fermer de nombreuses vannes pour corriger une courbe trop haute peut provoquer des cycles et masquer le problème. Le propriétaire apprend quels réglages lui sont accessibles et lesquels restent réservés au spécialiste.

La production d'eau chaude répond à un profil différent du chauffage. Le volume, les pertes, la température, les cycles sanitaires et les horaires doivent être définis. Avec du photovoltaïque, une partie de la chauffe peut être déplacée vers les heures solaires si le confort et les prescriptions sanitaires sont respectés. Cette flexibilité ne justifie pas une consigne constamment excessive ni un ballon choisi sans mesurer les besoins.

Électricité, raccordement et usages simultanés

Le tableau électrique et le raccordement doivent accueillir le compresseur, les auxiliaires et l'appoint éventuel. Le projet vérifie aussi les gros usages : cuisson, borne, chauffe-eau, sauna, machines ou photovoltaïque. La puissance appelée pendant une période froide et une recharge ne se déduit pas de leurs énergies annuelles. Un bilan de puissance et, lorsque nécessaire, un pilotage évitent de demander au bâtiment plus que son raccordement ne peut fournir.

Le gestionnaire de réseau et les autorités reçoivent les annonces ou demandes requises. Le responsable de ces démarches est écrit dans l'offre. Si le système permet un délestage, la priorité doit protéger le confort et la sécurité : réduire une recharge flexible est généralement différent de couper brutalement le chauffage. Le mode sans communication, la reprise après coupure et le comportement de l'appoint sont testés.

Pour coordonner l'ensemble, consultez notre page énergie Suisse, le guide pompe à chaleur en Suisse, le dossier photovoltaïque, les informations sur les bornes de recharge et l'outil de préparation d'un projet énergie. Ces ressources servent à constituer les données ; les décisions réglementaires restent cantonales et communales.

Réception, mesure et première saison de chauffe

La réception comprend le schéma conforme, les réglages, les débits, les températures, les protections, les notices, les contacts et les justificatifs. Le professionnel explique le démarrage, l'arrêt, les alarmes et les limites d'intervention du propriétaire. Les réglages initiaux sont photographiés ou exportés avant toute modification. Les réserves sont datées et attribuées.

Le suivi sépare l'électricité de la PAC et la chaleur produite lorsque les compteurs nécessaires sont prévus. À défaut, les heures de fonctionnement, températures et consommations donnent déjà des indices. On observe les cycles, le recours à l'appoint, la stabilité du confort et les épisodes de dégivrage. Un jour atypique ne suffit pas ; la première saison fournit les données pour ajuster la courbe et l'équilibrage.

Une baisse de performance n'est pas corrigée en augmentant toutes les consignes. Le diagnostic regarde filtres, échangeurs, pression, débit, vannes, sondes, courbe et enveloppe. Les interventions sur le circuit frigorifique restent du ressort des personnes habilitées. La FAQ de l'OFEN rappelle que certaines installations et quantités de fluide impliquent des obligations de déclaration, contrôle d'étanchéité ou livret d'entretien ; le professionnel détermine ce qui s'applique au matériel exact.

Contrat, maintenance et continuité du service

L'offre distingue fourniture, installation, travaux de bâtiment, électricité, hydraulique, démarches, mise en service et optimisation. Elle nomme les exclusions : adaptation des radiateurs, désamiantage, renforcement électrique, évacuation de l'ancien équipement ou travaux acoustiques. Comparer plusieurs offres exige un cahier des charges commun ; sinon, la différence peut provenir d'un périmètre manquant plutôt que d'une solution plus efficace.

Les garanties du produit et du travail sont lues séparément. Demandez qui intervient en cas d'alarme, comment accéder à l'unité, quelles pièces sont suivies et comment un tiers peut reprendre la maintenance. Le monitoring doit permettre un compte propriétaire, des accès révocables et un export. Le bâtiment doit rester chauffable selon une procédure connue si la plateforme distante est indisponible.

Le plan de maintenance suit la documentation du fabricant et les obligations applicables au fluide. Il inclut les vérifications côté air ou source, l'hydraulique, les filtres, les condensats et les alertes. Le propriétaire tient un journal des réglages et interventions. Avant chaque saison, il contrôle les points accessibles et appelle si une anomalie apparaît, sans ouvrir le circuit frigorifique ni désactiver une sécurité.

Constituer un dossier de données avant les offres

Le maître d'ouvrage rassemble les plans disponibles, les consommations par période, les relevés du chauffage, les réglages connus et les interventions récentes. Il photographie les plaques signalétiques, le tableau, les circulateurs, les vannes, les conduites, le local technique et les emplacements extérieurs possibles. Chaque donnée est datée et son unité conservée. Une consommation annuelle sans période ni usage ne permet pas de séparer chauffage, eau chaude et autres équipements.

Le dossier décrit également les changements prévus : isolation, fenêtres, extension, occupation, véhicule électrique ou production solaire. Ces évolutions ne sont pas ajoutées silencieusement au calcul. Le planificateur établit un état actuel, puis une variante après travaux. Le lecteur peut ainsi voir quelle hypothèse réduit les pertes, laquelle modifie la température de départ et laquelle augmente la demande électrique.

Les jours froids méritent une fiche spécifique. On y note température extérieure, consignes, départ, retour, fonctionnement de l'appoint et confort par zone. Dans un immeuble, plusieurs logements sont observés ; dans une maison, les pièces défavorables sont identifiées. Les données personnelles inutiles ne sont pas transmises. Le cahier des charges indique enfin les mesures manquantes et la personne chargée de les obtenir.

Demander des variantes réellement comparables

Chaque variante répond au même besoin de chauffage et d'eau chaude. Elle précise la source, la puissance aux conditions pertinentes, les températures de distribution, l'appoint, le bruit, le raccordement et les travaux annexes. Le soumissionnaire signale ce qu'il a calculé, mesuré ou seulement supposé. Une valeur commerciale isolée n'est pas une preuve de fonctionnement dans le bâtiment concerné.

Les limites sont écrites : température extérieure retenue, disponibilité de la source, occupation, besoins futurs et état de l'enveloppe. Pour l'air extérieur, le dossier explique le dégivrage et l'évacuation de l'eau. Pour une sonde, il indique la procédure d'autorisation et l'accès. Pour un réseau, il vérifie les conditions techniques auprès de l'exploitant. Une variante non réalisable est écartée avant le vote ou la commande.

La comparaison porte aussi sur la simplicité d'exploitation. Il faut savoir qui reçoit les alarmes, qui peut modifier la courbe, comment les données sont exportées et quelle procédure reste possible sans service distant. Les composants dépendants d'un compte tiers sont recensés. La solution retenue doit pouvoir être comprise, transmise et maintenue lorsque l'installateur, le propriétaire, la régie ou le comité change.

Planifier les travaux dans le bon ordre

Le calendrier part des dépendances. Une intervention sur l'enveloppe peut changer le besoin et le choix des émetteurs. Un renforcement électrique ou un forage doit être instruit avant la livraison. La dépose d'une cuve peut libérer un local, mais son accès et son traitement sont préparés. Les percements, socles, conduites et protections sont coordonnés pour éviter de rouvrir plusieurs fois les mêmes parois.

Le chantier protège la continuité de chauffage et d'eau chaude selon la saison et l'occupation. Les coupures sont annoncées, les responsabilités nommées et les zones de travail sécurisées. Dans un site occupé, l'accès aux logements ou locaux fait partie du planning. En altitude, l'accès hivernal et la neige sont intégrés. Dans le neuf, les gaines, réservations et espaces de maintenance sont contrôlés avant fermeture des ouvrages.

Un point d'arrêt est prévu avant les travaux irréversibles. Le planificateur vérifie le modèle livré, l'emplacement, les passages, le schéma hydraulique et électrique ainsi que les conditions des autorisations. Une substitution de matériel n'est pas acceptée sur une simple équivalence annoncée : ses caractéristiques thermiques, acoustiques, électriques, dimensionnelles et de communication sont comparées au dossier approuvé.

Organiser une réception fondée sur des preuves

La réception ne consiste pas seulement à constater que la PAC démarre. Elle vérifie les circuits, protections, sens de circulation, débits, sondes, consignes, courbe, production d'eau chaude, appoint, alarmes et accès de maintenance. Les valeurs sont consignées dans un procès-verbal. Les plans conformes à l'exécution, paramètres et identifiants utiles sont remis au propriétaire ou à l'organe d'exploitation.

Des essais reproduisent les événements prévisibles : reprise après coupure, demande d'eau chaude, délestage, changement de mode, alarme accessible et perte de communication. Pour une unité extérieure, on observe vibrations, bruit, condensats et dégivrage dans des conditions adaptées lorsque la météo le permet. Les points impossibles à vérifier le jour même restent ouverts avec une date, un responsable et une méthode de contrôle.

L'exploitant reçoit une formation courte mais concrète. Il sait lire les températures, reconnaître un cycle normal, distinguer un message d'information d'une alarme et conserver les réglages avant toute modification. Il ne reçoit pas l'instruction vague d'augmenter la consigne en cas d'inconfort. Une procédure indique d'abord les observations à relever afin que le spécialiste puisse diagnostiquer sans effacer l'historique.

Évaluer la première saison sans conclure trop vite

Un tableau mensuel relie météo, énergie électrique, chaleur lorsque mesurée, eau chaude, appoint, incidents et confort. Les périodes d'absence, réglages et travaux sont annotés. Les comparaisons brutes avec l'année précédente sont interprétées avec prudence si l'hiver, l'occupation ou la surface chauffée a changé. L'objectif est de comprendre le système, pas de fabriquer un résultat flatteur.

Les anomalies sont recherchées par ordre logique : donnée manquante, consigne, programmation, sonde, débit, émetteur, enveloppe, appoint, source puis machine. Un grand nombre de démarrages, un retour trop chaud, un appoint fréquent ou des écarts de température entre zones orientent l'enquête, mais ne prouvent pas seuls la cause. Toute correction est datée, puis observée assez longtemps avant une nouvelle modification.

La réunion de fin de saison classe les actions : réglage immédiat, contrôle professionnel, amélioration de distribution, intervention sur l'enveloppe ou simple surveillance. Elle conserve les paramètres validés et actualise la documentation. Ce retour d'expérience prépare aussi les décisions ultérieures sur le solaire, la recharge ou le stockage, qui doivent partir de courbes mesurées plutôt que d'une estimation générale.

Décision à documenter

Le projet est prêt lorsque puissance disponible, pointe hivernale, priorité de chauffage, besoin de départ, puissance minimale de charge, solaire et mode sans communication sont testés. La borne doit rester utilisable sans dépasser le raccordement et la PAC doit préserver le confort sans dépendre d'une règle inexpliquée.

Sources officielles et techniques

• OFEN : coordination entre recharge, photovoltaïque et usages électriques
• OFEN : questions et réponses sur les pompes à chaleur
• Office fédéral de l'énergie : questions et réponses sur les pompes à chaleur
• PAC système-module : qualité de planification et de mise en service
