Ombrage solaire Suisse : erreurs à éviter

Réponse courte : Pour évaluer l'ombrage solaire, observez le site sur l'année, modélisez l'horizon et les obstacles en trois dimensions, puis comparez plusieurs implantations. Excluez d'abord les zones durablement mauvaises ; choisissez ensuite l'architecture électrique. Les optimiseurs et micro-onduleurs peuvent limiter certains effets, mais ils ne créent pas de lumière.

Une ombre ne se résume pas à un pourcentage annuel. Sa position, sa durée, la saison et le câblage déterminent son effet. Une cheminée proche peut traverser plusieurs rangées en hiver ; un relief peut retarder tout le champ ; un arbre peut évoluer ; un acrotère touche surtout les modules bas. Le diagnostic doit relier géométrie et architecture électrique.

Distinguer masque lointain et obstacle proche

Le masque lointain correspond au relief, à une rangée de bâtiments ou à une lisière qui cache une portion du ciel. Son effet touche souvent une grande partie du champ à certaines heures. L'obstacle proche — cheminée, lucarne, antenne, arbre ou garde-corps — projette une ombre mobile et plus nette. Les deux doivent être représentés, car une photographie prise à midi ne montre ni le lever hivernal ni la course annuelle.

Le relevé note hauteur, distance et position par rapport aux pans. Un outil d'horizon ou un modèle tridimensionnel transforme ces données en séquences d'ombre. Les résultats doivent être conservés dans le dossier avec la date et les hypothèses. Une capture sans légende ou une couleur sur un plan ne permet pas au propriétaire de vérifier pourquoi un module a été placé ou retiré.

• Mesurer l’horizon et les obstacles proches.
• Conserver date, méthode et géométrie du relevé.
• Comparer au moins deux implantations.

Observer les saisons au lieu d’extrapoler une visite

En hiver, le soleil est plus bas et les ombres s'allongent. Un arbre caduc perd ses feuilles mais conserve sa structure ; un conifère change peu ; une haie peut grandir. Le propriétaire rassemble des photos de plusieurs mois, interroge l'historique du site et note les projets connus. La simulation représente les obstacles présents, puis une sensibilité raisonnable à leur évolution.

La neige peut couvrir certains modules et créer une situation différente de l'ombre, mais le monitoring voit seulement une baisse. Une zone où la neige s'accumule derrière une cheminée peut cumuler les effets. Le plan évite d'attribuer toute perte hivernale à un seul phénomène. Cette distinction facilite le diagnostic après la mise en service.

Comprendre l’effet sur une chaîne de modules

Les modules connectés et les entrées d'onduleur interagissent selon leur architecture. Une zone ombragée peut limiter une chaîne dans certaines conditions, tandis que les diodes et la gestion de l'onduleur modifient le comportement. Il faut demander au concepteur de montrer la répartition des modules par chaîne et les orientations associées, sans transformer une règle simplifiée en résultat garanti.

Une chaîne ne devrait pas mélanger arbitrairement des pans et des ombres très différents. Les entrées disponibles, les plages de tension et le comportement au démarrage sont vérifiés avec les fiches techniques. Le schéma final doit correspondre au plan de toiture. À la réception, les chaînes sont identifiées afin que le monitoring puisse relier une anomalie à une zone physique.

Utiliser optimiseurs et micro-onduleurs avec discernement

L'électronique au niveau du module peut améliorer la gestion de certaines disparités et fournir une observation plus fine. Elle ajoute aussi des composants sur le toit, de la communication et des conditions de compatibilité. Elle ne compense pas une zone sans soleil pendant une grande partie de la journée. Retirer un module durablement mal placé peut être plus rationnel.

Comparez trois variantes : chaînes simples bien regroupées, optimisation ciblée et électronique par module. Pour chacune, demandez la production simulée, le nombre de composants, le mode de surveillance, la procédure de remplacement et le fonctionnement si le service distant disparaît. Le choix se fait sur le système complet, pas sur le mot « optimisation ».

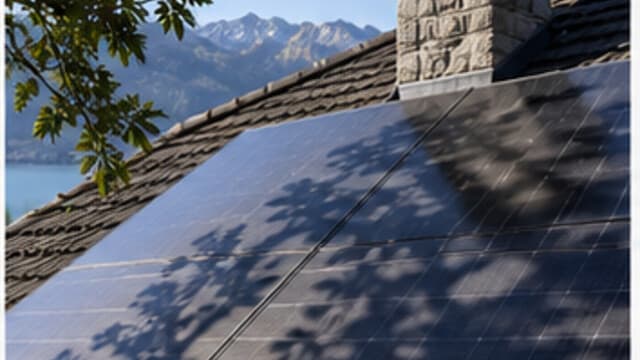

Traiter arbres et voisinage sans hypothèse fragile

Un arbre appartient parfois au propriétaire, parfois au voisin ou à l'espace public. Une taille future ne doit pas être intégrée comme certitude sans accord et sans vérification des règles. La biodiversité, la protection et la stabilité de l'arbre comptent. Le projet solaire s'adapte d'abord au contexte existant et documente les scénarios plutôt que de promettre la disparition de l'obstacle.

Pour une plantation du propriétaire, un plan d'entretien fixe les zones, périodes et intervenants. Sur un toit végétalisé, la hauteur des espèces proches des modules est coordonnée avec l'entretien. L'accès reste possible sans piétiner les câbles. Le suivi photographique permet de voir si une végétation initialement basse commence à affecter la production.

Analyser cheminées, lucarnes et équipements futurs

Les obstacles proches demandent des marges pour la maintenance et la sécurité, pas seulement pour l'ombre. Le ramoneur doit accéder à la cheminée ; une fenêtre de toit doit s'ouvrir ; une ventilation ne doit pas souffler contre les modules. Le plan réserve ces fonctions et anticipe le remplacement des équipements.

Une future PAC, une ventilation ou une sortie technique peut rendre une zone indisponible. Interrogez le plan de rénovation avant de saturer la toiture. Réserver un emplacement peut réduire légèrement la puissance initiale mais éviter le déplacement de modules. La simulation doit utiliser le plan réaliste, pas la toiture nue du cadastre.

Exiger une simulation auditée

Le rapport indique la source météo, le modèle, la résolution, les pertes d'ombrage par mois et les autres pertes séparées. Il ne doit pas cacher l'ombrage dans un coefficient global impossible à vérifier. La production de chaque pan et la différence entre variantes sont présentées. Les incertitudes sont explicites.

Le cadastre fédéral est un bon point de départ, mais il avertit que certaines constructions annexes ne sont pas intégrées et que la surface réellement utilisable peut être plus petite. Une visite et un relevé complètent donc l'outil. Si l'offre reprend directement le potentiel cadastral comme production contractuelle, demandez une étude adaptée au bâtiment.

Contrôler l’ombre après la mise en service

Le monitoring par chaîne ou module peut montrer une forme répétitive à certaines heures. Comparez des journées claires proches dans la saison et confrontez la courbe au plan. Une baisse générale peut venir de la météo ou du réseau ; une zone localisée et répétitive renvoie davantage à une ombre ou un défaut. Le diagnostic reste confié au professionnel.

Conservez une photographie annuelle depuis les mêmes points, ainsi que le journal des tailles, constructions voisines et interventions sur le toit. Si un nouvel obstacle apparaît, l'installateur peut recalculer les chaînes ou proposer une modification. Le propriétaire évite les solutions improvisées et ne monte pas sur le toit pour déplacer un capteur ou couper une branche dangereuse.

La méthode nationale qui reste valable dans le canton de Suisse

Le cadre cantonal ne remplace pas les étapes fédérales et électriques. Un propriétaire doit distinguer quatre interlocuteurs : la commune ou l'autorité qui traite la construction, le gestionnaire du réseau de distribution qui étudie le raccordement, l'organisme de contrôle électrique qui intervient selon le projet, et Pronovo pour la mesure d'encouragement fédérale. Ces démarches se croisent, mais elles ne sont pas interchangeables. Une confirmation de raccordement ne vaut pas autorisation de construire ; une annonce communale ne garantit pas la capacité du réseau ; une simulation Pronovo n'est pas une décision d'octroi.

La demande de raccordement doit être préparée assez tôt. L'installateur transmet normalement les caractéristiques du générateur, de l'onduleur, des protections et du point d'injection envisagé. Le gestionnaire peut demander une adaptation du projet lorsque la portion de réseau ou le branchement du bâtiment ne permet pas d'accueillir la puissance prévue sans étude complémentaire. Cette contrainte ne signifie pas que le solaire est impossible : elle invite à comparer limitation d'injection, autoconsommation mieux pilotée, autre architecture d'onduleurs ou renforcement du raccordement. Le choix doit être écrit dans l'offre et validé avant la commande définitive.

Pour l'aide fédérale, la page officielle Déposer une demande auprès de Pronovo décrit les voies de dépôt et les pièces attendues. Les catégories, conditions et procédures peuvent évoluer. Il faut donc conserver une copie datée de la simulation et vérifier le dispositif applicable au moment du projet. Le bon réflexe n'est pas de soustraire une aide supposée d'un devis commercial, mais de séparer le montant de l'installation, la mesure estimée, la décision officielle et la date de versement.

Le cadastre fédéral toitsolaire.ch fournit une première lecture de l'orientation, de l'inclinaison et du rayonnement. L'outil précise lui-même qu'il s'agit d'une analyse automatique et que les lucarnes, cheminées, fenêtres de toit ou autres obstacles ne sont pas tous intégrés. Il sert donc à préparer la visite, pas à commander une puissance. Le relevé sur place doit mesurer la surface réellement exploitable, les distances de sécurité, les ombres saisonnières et l'état de la couverture.

Dimensionner à partir des usages, pas seulement de la surface

Deux installations posées sur des maisons comparables peuvent avoir des résultats très différents. La première alimente une habitation vide en journée et injecte une grande partie de sa production ; la seconde dispose d'une pompe à chaleur, d'un chauffe-eau pilotable ou d'une voiture présente plusieurs jours par semaine. Avant de fixer une puissance, il faut rassembler au moins douze mois de consommation, relever si possible les courbes quart-horaires du compteur, identifier les gros usages et noter les projets à venir. Un changement de chauffage ou l'arrivée d'une voiture électrique peut modifier profondément le profil.

L'autoconsommation est la part de la production utilisée directement sur place. Le degré d'autonomie est la part des besoins couverte par cette production. Ces indicateurs répondent à des questions différentes et aucun ne doit être annoncé sans hypothèses. Une petite installation peut afficher une forte autoconsommation tout en couvrant une fraction limitée des besoins annuels. Une installation plus vaste peut produire davantage, mais injecter plus souvent. La décision doit considérer la toiture, le réseau, les usages flexibles et la stratégie du propriétaire sur plusieurs années.

Le pilotage vient avant le stockage électrochimique. Programmer l'eau chaude, la recharge du véhicule ou certains appareils pendant les heures solaires peut absorber une part du surplus sans ajouter immédiatement une batterie. Une batterie devient une option à étudier lorsque des mesures montrent un surplus régulier et des besoins décalés en soirée. Sa capacité utile, sa puissance, les pertes de conversion, la réserve éventuelle et son comportement en cas de panne doivent figurer noir sur blanc. Le mot « secours » ne suffit pas : il faut savoir quelles charges restent alimentées et pendant combien de temps selon l'état de charge.

Pour approfondir cette décision, notre guide batterie solaire ou borne pilotée propose un protocole de mesure. Le dossier photovoltaïque en Suisse replace le projet dans son cadre national, tandis que la page énergie Suisse relie production, chauffage et mobilité. Ces liens ne remplacent pas la vérification cantonale propre au bâtiment.

Lire une offre solaire sans se laisser guider par un seul chiffre

Une offre comparable décrit la puissance des modules, la puissance et le nombre d'onduleurs, la production simulée, les hypothèses d'ombrage, le schéma de raccordement, les travaux de toiture inclus ou exclus et la prestation administrative. Elle précise aussi les protections, la communication, le suivi, l'accès de maintenance et la responsabilité en cas de modification demandée par le gestionnaire de réseau. Si deux offres ne couvrent pas le même périmètre, leur total ne permet pas de choisir.

La simulation de production doit indiquer la source météo, la période de référence, l'orientation, l'inclinaison et les pertes retenues. Une valeur annuelle isolée masque la saisonnalité. Demandez une répartition mensuelle afin de la confronter au chauffage, à la recharge et aux absences du foyer. En montagne, en lisière de forêt ou dans un tissu urbain dense, les ombres et la neige demandent une lecture plus fine qu'une moyenne régionale. Sur une toiture ancienne, l'horizon de rénovation doit être intégré avant le calcul énergétique.

Les garanties doivent être lues séparément : garantie du produit, garantie de performance annoncée par le fabricant, garantie de l'onduleur et garantie du travail de pose. Elles n'ont ni le même objet ni forcément le même interlocuteur. Le propriétaire doit savoir qui intervient si le monitoring cesse de communiquer, si une infiltration apparaît près d'une fixation ou si l'installation produit moins que la simulation. Une procédure de réception, des photos de chantier et un dossier technique complet réduisent les ambiguïtés.

Documents à obtenir avant et après la mise en service

Avant travaux, le dossier devrait réunir un plan de toiture coté, des photographies, la fiche des modules et des onduleurs, un plan d'implantation, une note sur les ombres, le schéma électrique, la réponse du gestionnaire de réseau et la décision communale sur la procédure applicable. Pour un bâtiment protégé, une intégration particulière ou une toiture visible, ajoutez les vues lointaines et les détails demandés par l'autorité. Une mention orale ne remplace pas la trace écrite.

À la réception, exigez les plans conformes à l'exécution, les numéros de série utiles, les réglages principaux, les accès au portail de suivi, les notices, les protocoles de contrôle et la liste des démarches restant ouvertes. Le propriétaire doit comprendre comment couper l'installation en sécurité, reconnaître une alerte et retrouver l'interlocuteur de maintenance. Le dossier Pronovo et la documentation du gestionnaire doivent être archivés avec les factures et la correspondance de la commune.

Le premier contrôle de performance ne consiste pas à comparer une journée avec une publicité. On observe la cohérence entre météo, production, consommation et injection sur plusieurs semaines, puis on compare les mois avec la simulation. Une baisse peut provenir d'un ombrage nouveau, d'une chaîne arrêtée, d'un problème de communication ou simplement de la saison. Un monitoring utile montre les données brutes et permet d'exporter l'historique ; un écran vert indiquant seulement « système normal » est insuffisant pour diagnostiquer.

Sécurité électrique, incendie et intervention des secours

Une installation photovoltaïque continue de produire en présence de lumière. Cette particularité doit être prise en compte dans le schéma, le repérage et les procédures d'intervention. L'installateur explique les dispositifs de sectionnement, les protections côté courant continu et alternatif, le cheminement des conducteurs et la conduite à tenir après un événement. Le propriétaire ne tente pas de débrancher un connecteur sous charge et ne confond pas l'arrêt de l'onduleur avec l'absence de tension sur toute la toiture.

Les équipements sont installés dans les emplacements compatibles avec leurs instructions : ventilation, humidité, température, accessibilité et distance aux matières sensibles. Le dossier indique clairement la présence éventuelle d'une batterie, sa technologie, ses protections et les charges alimentées en mode secours. Les étiquettes restent lisibles et le plan est accessible aux professionnels. Sur un bâtiment agricole, collectif ou souvent inoccupé, l'exploitant doit aussi déterminer qui détient les accès et qui peut prendre une décision en urgence.

La protection contre la foudre et les surtensions est évaluée pour le bâtiment réel. Le solaire ne se traite pas comme un accessoire posé à côté de l'installation électrique existante : il la modifie. L'électricien vérifie le tableau, la mise à la terre, les protections et la coordination avec les équipements déjà présents. Les contrôles et documents requis dépendent de l'installation ; l'offre doit nommer le responsable de chaque étape et remettre les protocoles à la réception.

Résilience, réparabilité et dépendance numérique

Un projet durable reste exploitable si l'application mobile change ou si l'entreprise initiale n'est plus disponible. Demandez si les données peuvent être exportées, si l'onduleur possède une interface locale, qui administre le compte et comment transférer les droits lors de la vente du bâtiment. Le propriétaire conserve les identifiants selon une méthode sûre, les références de matériel et une copie des réglages. Un portail en ligne est pratique, mais il ne doit pas être l'unique endroit où réside l'historique technique.

La réparabilité se prépare dans le choix de l'architecture. Des modules ne resteront pas nécessairement disponibles dans un format identique pendant toute la vie du toit. Le plan doit permettre d'isoler une zone, de remplacer un onduleur et d'accéder aux connecteurs sans démonter inutilement le reste. Demandez quels composants sont propriétaires, quelles fonctions disparaissent sans abonnement ou serveur distant et si un électricien tiers peut reprendre la maintenance avec la documentation fournie.

La résilience ne signifie pas autonomie totale. Une installation raccordée au réseau s'arrête généralement lors d'une coupure si elle n'est pas équipée et configurée pour un fonctionnement de secours. Même avec une batterie, seuls certains circuits peuvent être alimentés, avec une puissance et une énergie limitées. Le cahier des charges énumère les besoins prioritaires — communication, réfrigération, circulation de chauffage ou éclairage — et demande au fournisseur de décrire un test réel du mode prévu.

Une grille de décision en trois réunions

La première réunion porte sur le bâtiment : état du toit, contraintes de parcelle, ombres, accès et projets de rénovation. Elle se termine par une liste de points à vérifier, pas par une commande. La deuxième porte sur l'électricité : profil de consommation, usages futurs, tableau, raccordement et scénarios d'autoconsommation. La troisième compare les offres sur un périmètre identique et ferme les questions administratives. Cette séquence empêche une remise commerciale ou une disponibilité de matériel de dicter le projet.

Pour chaque scénario, inscrivez ce qui est certain, estimé et encore inconnu. La surface mesurée est une donnée ; la production issue d'un modèle est une estimation ; la future consommation d'une voiture qui n'est pas encore choisie reste une hypothèse. Le tableau de décision doit montrer comment le résultat change si une hypothèse varie. Cette transparence permet de réduire ou d'agrandir le projet sans prétendre prédire exactement la météo et les habitudes pendant plusieurs décennies.

La décision finale tient sur une page : plan retenu, puissance, production mensuelle simulée, limite de raccordement, procédure communale, usages pilotés, travaux inclus, exclusions, garanties et responsables. Ajoutez les conditions qui annuleraient ou modifieraient le projet, par exemple une charpente insuffisante ou une réponse réseau différente. Ce résumé protège le propriétaire et l'entreprise, car il transforme des conversations dispersées en engagements vérifiables.

Décision pratique pour le propriétaire

Le projet peut avancer lorsque cinq réponses sont documentées : la toiture est apte pour la durée prévue, la procédure cantonale ou communale est identifiée, le raccordement est accepté ou assorti de conditions comprises, la production est simulée avec des hypothèses visibles, et le propriétaire sait comment il utilisera ou injectera l'électricité. Si l'une de ces réponses manque, demander le complément avant de signer protège davantage que l'ajout d'un équipement.

Il faut aussi accepter qu'une bonne décision puisse être de différer la pose. Rénover une couverture, clarifier une succession, attendre le vote d'une PPE ou mesurer le profil après l'installation d'une pompe à chaleur peut éviter une reprise coûteuse et techniquement maladroite. À l'inverse, une toiture saine, un dossier clair et des usages flexibles permettent d'avancer sans attendre une solution parfaite. La qualité vient de l'ordre des décisions et de leur traçabilité.

Sources officielles consultées

• OFEN, MétéoSuisse et swisstopo : cadastre du potentiel solaire
• Pronovo : déposer une demande photovoltaïque
• OFEN, MétéoSuisse et swisstopo : potentiel solaire du toit

Préparer la prochaine décision

Joignez au devis le rapport d'ombrage, la géométrie utilisée et les pertes retenues. Demandez une variante sans les zones les plus pénalisées et une autre avec le plan proposé. Cette comparaison révèle si les derniers modules contribuent réellement ou compliquent les chaînes, la maintenance et le raccordement.
